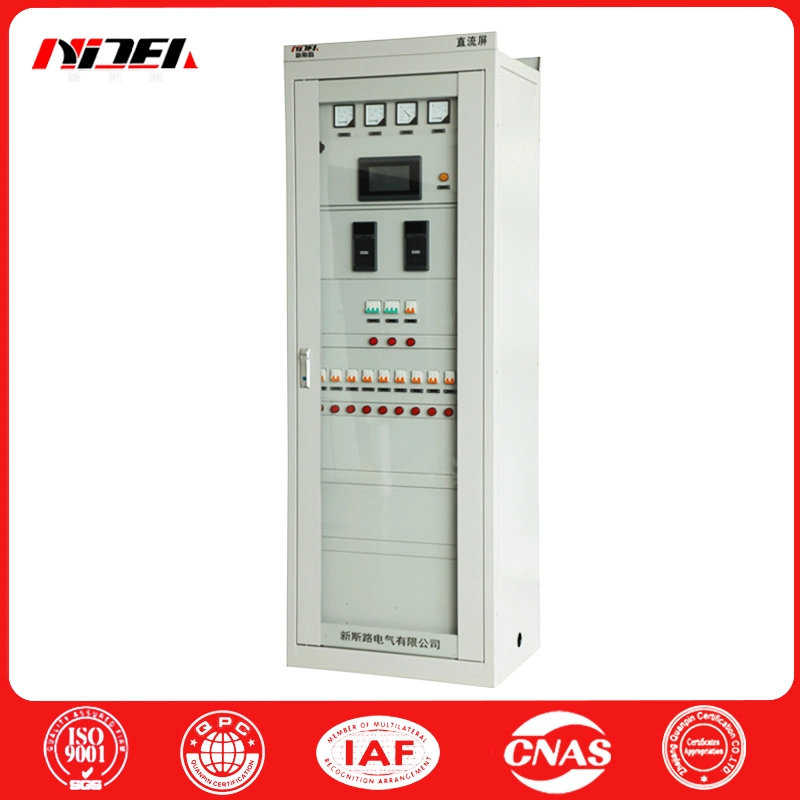

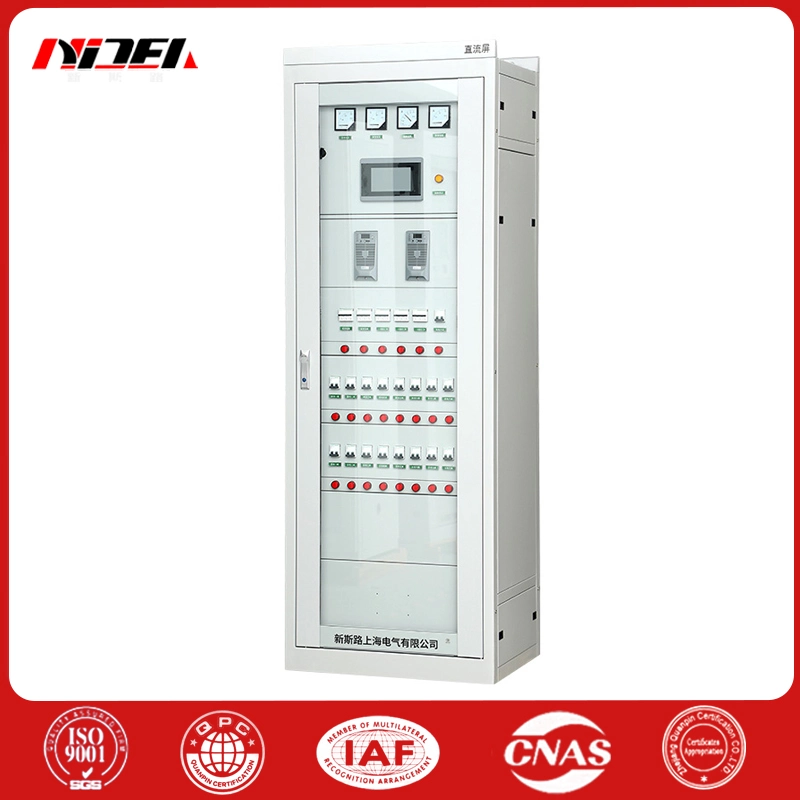

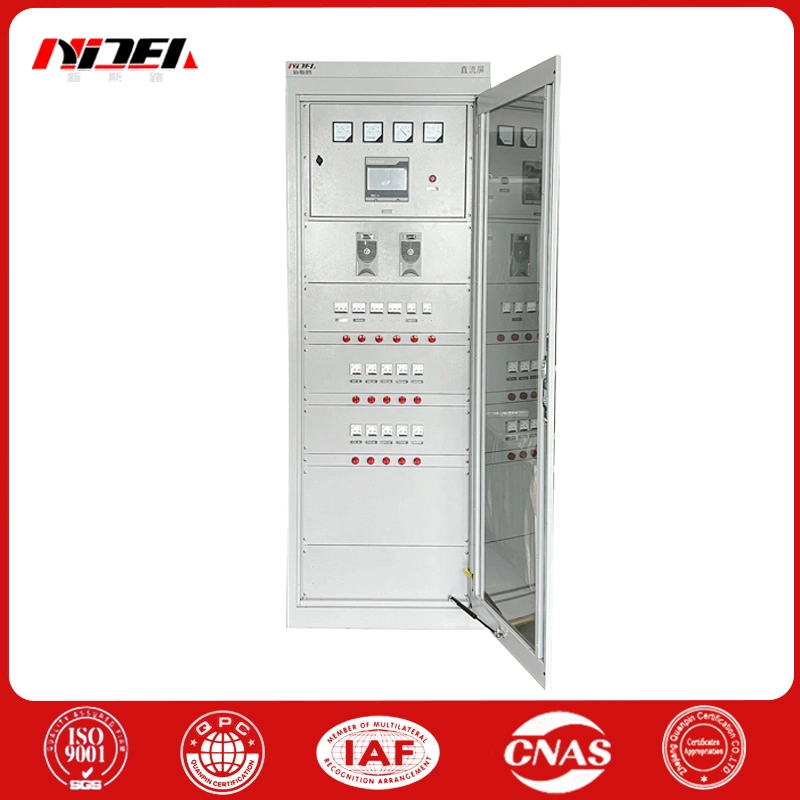

20AH-110V DC distributionspanel

NICEA 20AH-110V DC distributionspanel, der tilhører GZDW-serien af ​​mikrocomputerstyrede DC-paneler, er designet til transformerstationer, kraftværker, industri- og minevirksomheder, elektrificerede jernbaner og højhuse med forskellige spændingsniveauer, som drift og kontrol strømforsyning til højspændingsafbrydere, relæbeskyttelse og automatiske enheder. Systemet vedtager et integreret designkoncept, der integrerer overvågningsmoduler, ensrettermoduler, isolationsovervågning, batteriinspektion, overvågning af afbrydermængde og nedtrapningsmoduler osv., Viser karakteristika for førende teknologi, intelligent måling og kontrol og bekvem betjening. Den understøtter kommunikation med værtscomputeren og realiserer nemt de "fire fjernbetjenings"-funktioner. Det er en ideel DC-strømforsyningsløsning til uovervågede miljøer.

Detaljeret forklaring af funktionelle egenskaber

Automatisk skift af dobbeltkanals AC-indgang: sikrer kontinuerlig og stabil drift af systemet.

Bred spændingsindgangstilpasning:velegnet til en række elnetmiljøer, især til barske forhold.

Højfrekvent skiftende strømforsyningsteknologi:modulært N+1 hot backup-design for at forbedre systemets pålidelighed.

Ensrettermodul hot plug:understøtter online vedligeholdelse, bekvem og effektiv drift.

Effektiv switch-teknologi:Opladningsmodulet anvender den nyeste internationale teknologi med høj konverteringseffektivitet og lav elektromagnetisk interferens.

Diversificeret overvågningsgrænseflade:LCD-skærm, berøringsskærm og andre muligheder leveres med venlig grænseflade og intuitiv betjening.

Åben kommunikationsgrænseflade:Nem tilslutning til understation RTU eller kraftværks DCS-system.

Intelligent batteristyring:Realtidsovervågning af batteristatus, med patruljemåler, mere præcis fejladvarsel.

Fleksibilitet ved isoleringsovervågning:Indbygget eller eksternt isoleringsrelæ/detektor for at imødekomme forskellige behov.

DC bus isolationsovervågning:Realtidsovervågning for at sikre systemsikkerhed.

Udvidelse af signalboks:Understøtter alarmfunktion for ulykke/advarselssignal, konfigureret efter behov.

Lynbeskyttelse og isoleringsbeskyttelse:Flere beskyttelsesforanstaltninger for at sikre system- og personlig sikkerhed.

Kommunikationsgrænseflade og protokol:Levere RS232- og RS485-grænseflader, understøtte RTU, CDT, MODBUS og andre kommunikationsprotokoller.

Systemfejlretning og forberedelse

Før du forlader fabrikken, er NICEA 20AH-110V DC distributionspanelet fuldt testet og justeret. Ikke desto mindre, i betragtning af de uforudsete faktorer, der kan forekomme under transport, er en detaljeret inspektion stadig påkrævet før formel drift. Det anbefales at bruge en resistiv belastning til prøvedrift først, og derefter forbinde batteriet og belastningen efter at have bekræftet, at opladerens ydeevne og driftsspændingen af ​​føderskabet opfylder standarderne. Potentiometeret i udstyret er justeret i henhold til specifikationerne. Flyt den ikke, medmindre det er nødvendigt. Hvis justering er påkrævet, kontakt venligst producenten.

Vejledning til emballage, transport og opbevaring

Professionel emballage:Brug en helt lukket emballageboks, der er fugttæt, støvtæt og mekanisk beskadiget, og batteriet er pakket separat.

Sikker transport:Undgå kraftige vibrationer, stød eller vending for at sikre produktets sikkerhed.

Korrekt opbevaring:Udstyret skal opbevares i et ventileret og tørt miljø, væk fra høje temperaturer, støv og metalpulver, og træffe foranstaltninger til beskyttelse mod regn, fugt og sol.

Batteriopbevaring:Anbring i et tørt og ventileret miljø med en rumtemperatur på ikke over 25°C og en luftfugtighed på højst 70%. Langtidsopbevaring kræver regelmæssig op- og afladning samt vaselinebeskyttelse.

Vedhæftede dokumenter

Indeholder systemmanual, fabriksinspektionsrapport, systemdesigntegninger og produktcertifikat for at sikre, at brugerne fuldt ud forstår og bruger vores 20AH-110V DC distributionspanel.

Eftersalgsservice og bestillingsvejledning

Forpligtelse til eftersalgsservice:

Under forudsætning af overholdelse af reglerne for opbevaring, brug, installation og sikker drift vil vi inden for et år fra installationsdatoen (ikke mere end 15 måneder fra leveringsdatoen) sørge for idriftsættelse, reparation eller udskiftning af dele på grund af problemer forårsaget af produktionskvalitet.

Bestillingsnoter:

Definer klart anvendelsesscenarier og anvendelser af udstyret.

Angiv udstyrsnavn, model, specifikationer eller krav til systemparametre.

Hvis der er specielle brugsmiljøer eller tekniske krav, bedes du forklare nærmere ved bestilling.

Forhold, der ikke er omfattet, er omfattet af ordrekontrakten, og forhold, der ikke er specificeret i kontrakten, skal referere til fabrikantens tekniske dokumenter.
