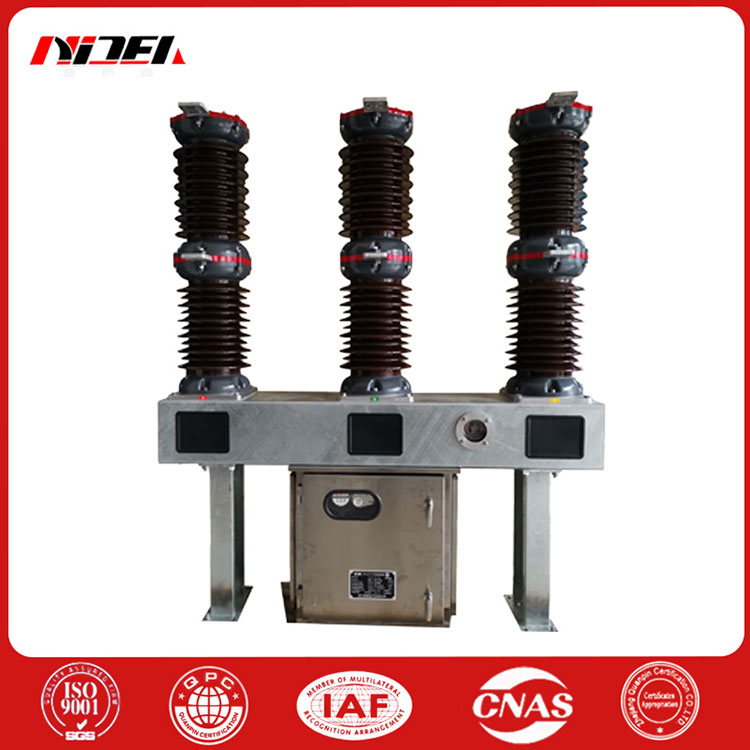

High-Volt Ac SF6 Død Tank Circuit Breaker

Højvolts SF6 dødtank-afbryder integrerer strømafbryderen og strømtransformatoren sammen, og isolationskammeret er vandret installeret i den jordede aluminiumslegeringsskal. Den er udstyret med en CT26 fjederbetjeningsmekanisme. Den bruger færre dele, har et enkelt og kompakt layout, er robust og holdbart som helhed, opfylder kravene til oliefri kontakt, har fremragende mekaniske egenskaber og høj pålidelighed. Alle vigtige dele bearbejdes af CNC- og bearbejdningscenterudstyr, og lejerne er importerede lejer af internationale mærker (såsom IKO, INA, SKF osv.), med en mekanisk levetid på op til 10.000 gange. Den er velegnet til trefaset AC 50 Hz udendørs højspændingsanlæg og kan bruges til styring og beskyttelse af 72,5 (126) kV krafttransmissions- og transformationssystemer; den kan også bruges til kontaktafbryder og åbning og lukning af kondensatorbanker.

Produktstruktur

Højvolts AC SF6 dødtankafbryder antager en trefaset porcelænssøjle enkeltbrudsstruktur, og tre faser er udstyret med en fjederbetjeningsmekanisme, som er centralt arrangeret og trefaset drevet, så udseendet er nyt og udsøgt. Afbryderen bruger SF6-gas som isolering og lysbueslukningsmiddel. Under drift er den trepolede SF6-gas af afbryderen tilsluttet, og tryk- og tæthedsfremskridtet overvåges af et densitetsrelæ af pointertype. Da selvenergibueslukningsprincippet er vedtaget, og afbryderens bevægelsessystem er optimeret, er den mekaniske effektivitet effektivt forbedret.

Produktegenskaber

1. Fremragende brudydelse og lang elektrisk levetid;

2. Monteringsrammen og understøtningen er lavet af højkvalitets stålplader, der er bukket som helhed. Overfladebehandlingen er alt varmgalvaniserende. Alle synlige fastgørelseselementer er lavet af højstyrkematerialer og der anvendes varmgalvaniserede eller rustfrit stål standarddele. Mekanismens kasseskal er lavet af rustfrit stål, så produktet har fremragende korrosionsbestandighed;

3. Høj mekanisk pålidelighed og kan betjenes ofte;

4. På grund af den iboende høje isoleringsstyrke af svovlhexafluoridgas og den optimale kontaktbevægelse af strømafbryderen, bryder strømafbryderen den kapacitive strøm uden genantændelse;

5. Det udvendige isoleringsniveau er højt, den udvendige isolering er designet med en stor krybeafstand, krybeforholdsafstanden er &31 mm/kV, og forureningsmodstanden er fremragende. Den kan også fungere sikkert i barske miljøer;

6. Stærk strømbærende kapacitet: Temperaturstigningstesten udføres ved 1,2 gange mærkestrømmen på 3150A, det vil sige 3780A, og der er stadig en stor margin for temperaturstigning på hvert punkt;

7. Produktets overordnede udseende og struktur er kompakt, og installation og fejlfinding på stedet er praktisk med lav vedligeholdelsesbelastning.

Tekniske parametre

Mekaniske justeringer for High-volt AC SF6 dødtankafbryderprodukter er vist i tabellen nedenfor.

Højvolts AC SF6 dødtankafbryder Vigtigste tekniske parametre

Bemærk: Udvendig isolering korrigeres i henhold til højdekorrektionsfaktoren K: 2000m over havets overflade, K = 1,13; 3000m over havets overflade, K = 1,28
