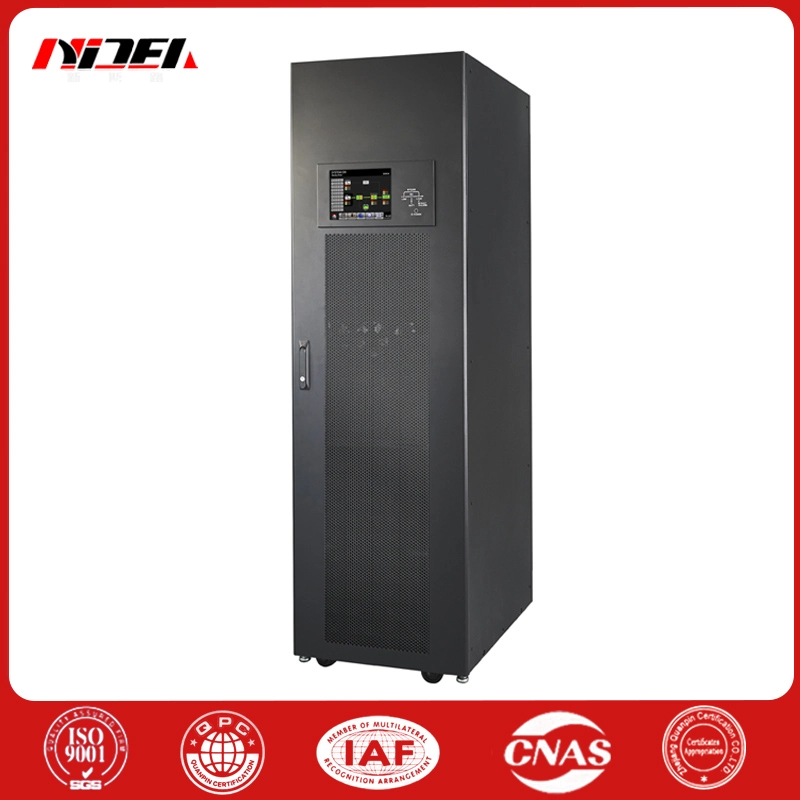

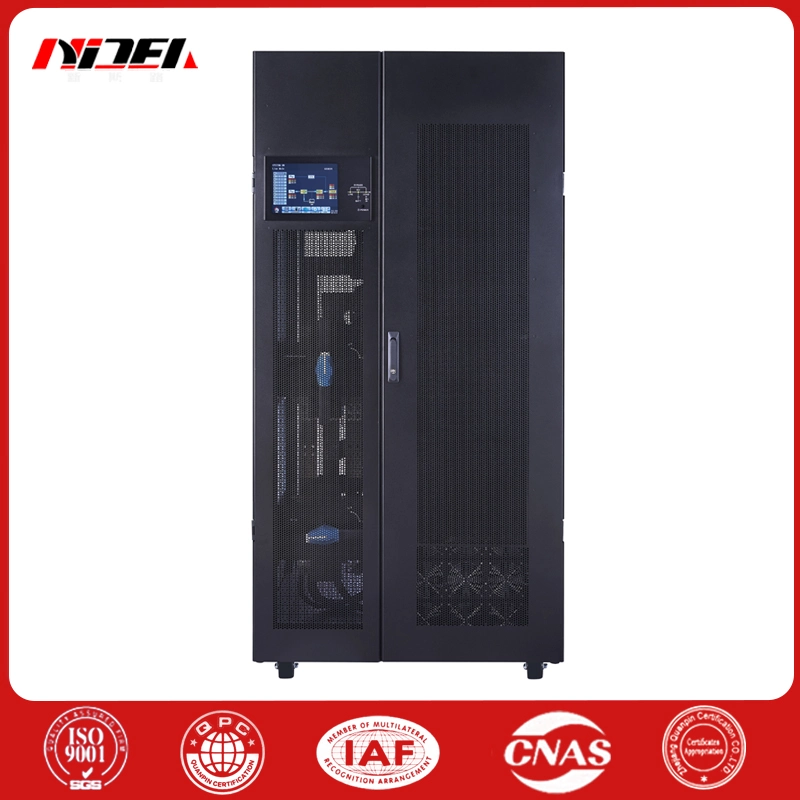

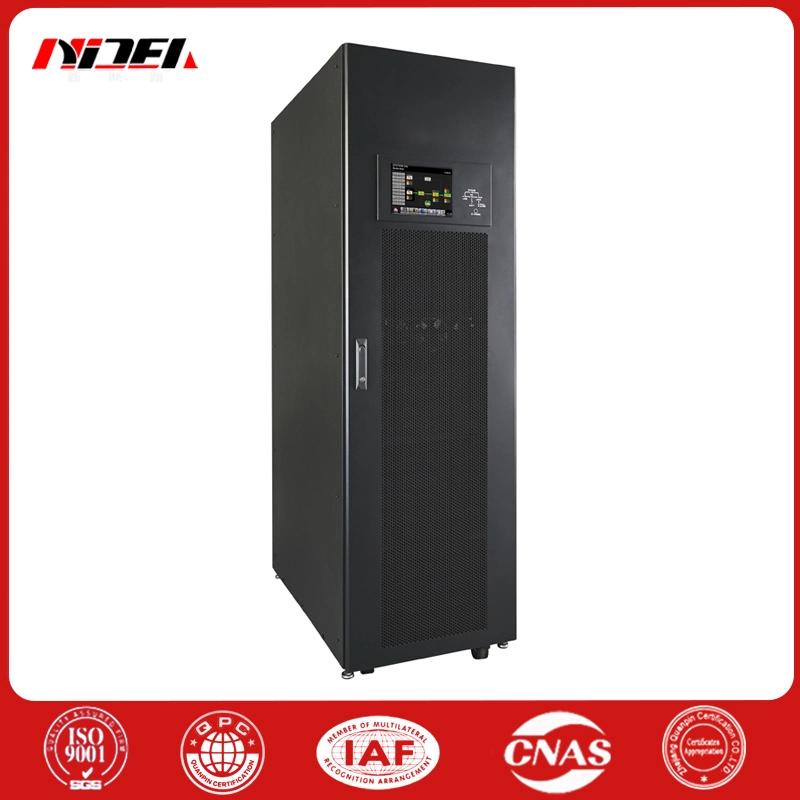

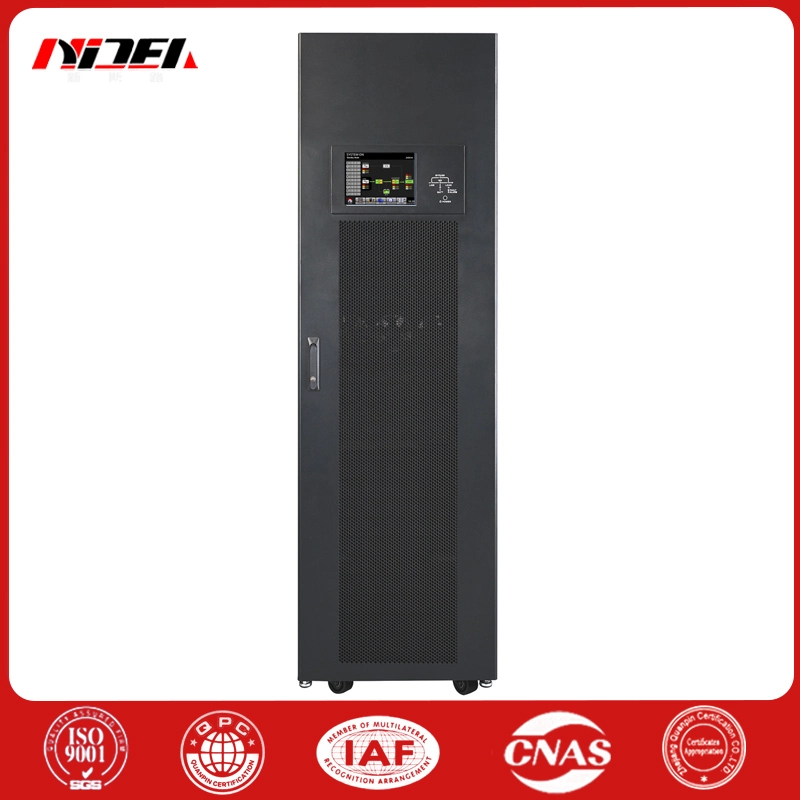

N+X modulær UPS

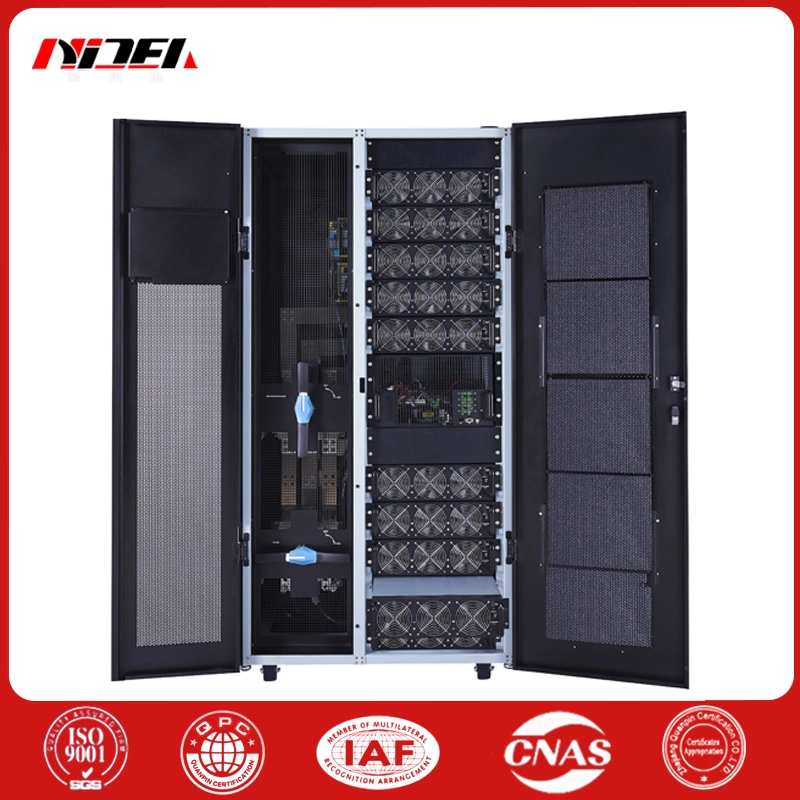

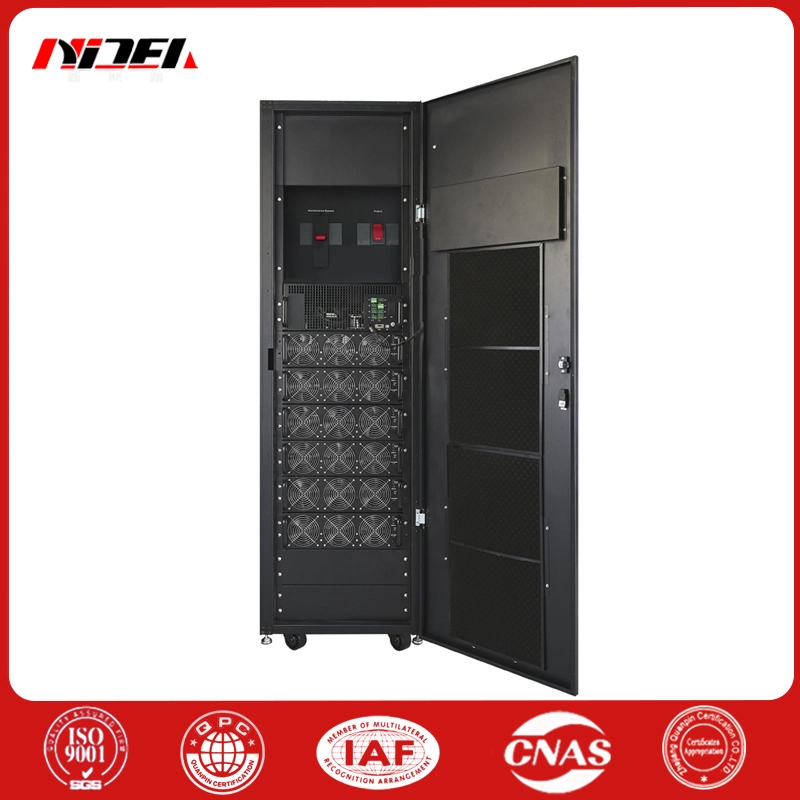

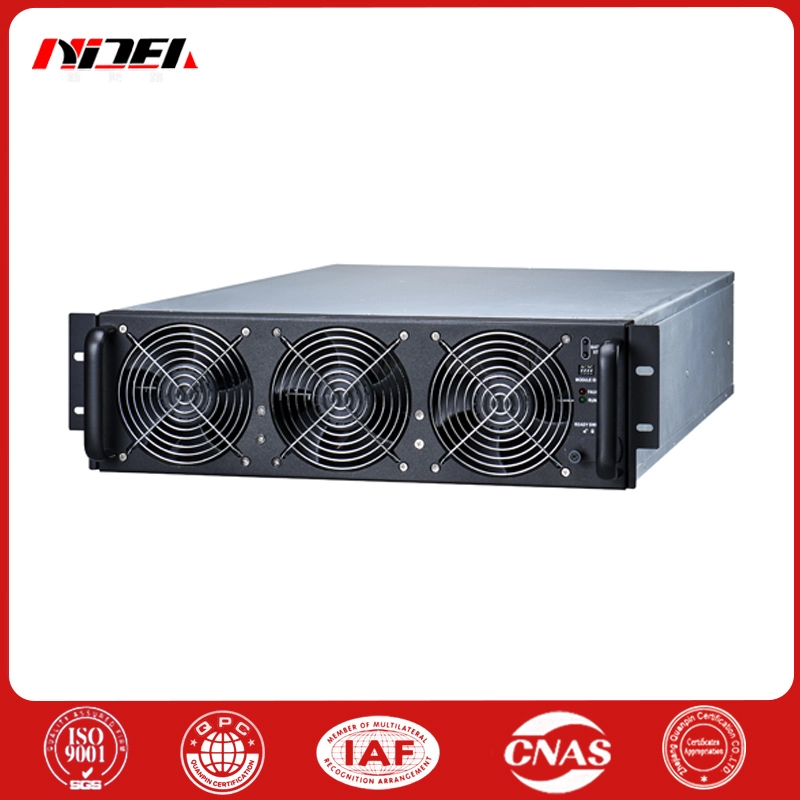

N+X modulær UPS, strømmodul 20/30KVA/3U, enkelt kabinet understøtter op til 10 strøm moduler parallelt op til 300KVA, enkeltskabe kan parallelkobles op til 4, og den maksimale effekt er 1200KVA. Hvert strømmodul har en uafhængig DSP styreenhed. Når et strømmodul svigter, afbrydes det automatisk fra systemet, og systemet kan fortsætte med at fungere.

Modulær UPS bruger en dobbeltkonvertering online struktur, herunder ensretter, inverter, lader, styrekredsløb, input og udgangs- og batteristikafbryder. Indgangseffektfaktorkompensation, osv. Alle moduler kan hot-swaps online for at give det højeste niveau af tilgængelighed og vedligeholdelse.

En kontrolmodulfejl vil ikke påvirke den normale drift af systemet. Styremodulet kan udskiftes online med hot-swap, og parallelforbindelsen af ​​strømmodulet er også centralt styret af kontrolmodulet. Det kører ifølge den forenede parallelle parametre. Et strømmodulsvigt kan automatisk afslutte parallelen system uden at forårsage skade på hele det parallelle system.

Det modulære UPS-system bruger en uafhængig statisk bypass-modul og bruger ikke flere statiske bypass-strukturer til undgå overbelastningsskader forårsaget af ujævn strøm af flere bypass når skifte til bypass. Udgangsspændingsnøjagtigheden af ​​modulet parallel forbindelsen er ±1 %, og den parallelle cirkulationsstrøm er <1 %.

Det statiske bypass-modul indeholder kun statisk kontakt på bypass, men ikke den statiske kontakt på hovedkredsløbet produktion. Derfor, når du udskifter det statiske bypass-modul, vil det ikke forårsage systemet skal slukkes eller skiftes til manuel vedligeholdelsesbypass. Online hot-swap udskiftning kan opnås i batteritilstand.

Funktioner og fordele ved N+X modulær UPS:

N+X modulær UPS har høj samlet effektivitet, med den højeste effektivitet når over 96 %, og systemeffektiviteten er større end 95 %, når belastningen er over 30%;

Den understøtter intelligent modulsøvn funktion, som kan forbedre den samlede effektivitet under lette belastningsforhold;

Ultrabred indgangsspænding og frekvens område, bredt indgangsspændingsområde: 138-485V;

Bredt indgangsfrekvensområde: 40-70HZ, tilpasning til barske elnetmiljøer og forlænger batteriets levetid;

Antallet af batterier kan justeres, understøtter 30-40 batterier. Når der er en batterifejl, efter at have fjernet defekt batteri, kan de resterende batterier fortsætte med at backup strøm til system:

N+X modulær UPS modulær redundant reservedelsdesign, intet enkelt fejlpunkt;

Alle strømmoduler understøtter online hot swap, let at udvide og vedligeholde, hele maskinens strømforsyning, ventilator og vigtigt kommunikationssignaler vedtager redundant design, højere pålidelighed;

Udgangen PF kan nå 1, 11% mere belastning end traditionelle UPS;

Distribueret kontrol + centraliseret planlægning, DSP i strømmodulet er ansvarlig for kontrol, energien styreenhed ECM er ansvarlig for planlægning, funktionel afkobling, reduktion logisk kompleksitet;

Centraliseret bypass-design, bypass-modul indbygget uafhængig DSP kontrol, pluggbar vedligeholdelse

Udskiftning, stærk slagfasthed, undgå impedans ubalance mellem flere laveffekt statiske bypass forårsager ujævn strøm.

N+X modulær UPS applikationsomfang:

Anvendt på IDC (Internet Data Center), modulært databehandlingscenter, ISP (Internet Service Provider), telekommunikation mv.

Kontakt os venligst for mere detaljeret oplysninger, vil vi give dig mere detaljerede tekniske dokumenter og tilfredsstillende tilbud.
