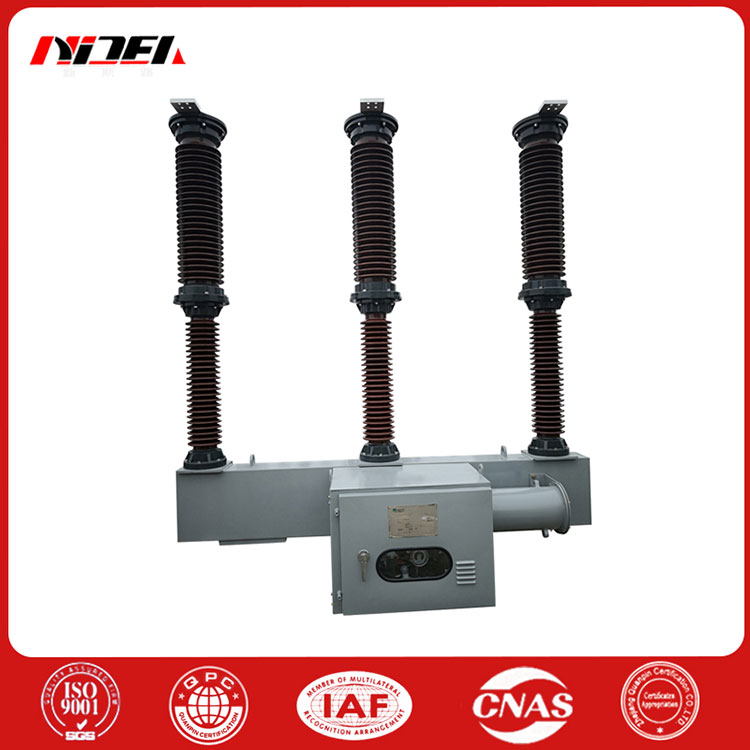

Keramisk søjle højspændingsstrømafbryder
Som en professionel og højkvalitetsproducent af keramiske søjle højspændings-vekselstrømsafbrydere, kan du være sikker på at købe keramiske søjle højspændings-vekselstrømsafbrydere fra vores fabrik. Vi vil give dig den bedste eftersalgsservice og rettidig levering.
Keramisk søjle højspændings-vekselstrømsafbryder er udstyret med CT20-fjederdriftsmekanisme, vedtager selv-bueslukkende princip og har enkeltbrudsstruktur. De tre poler af hver afbryder er installeret på en ramme for at realisere trefaset mekanisk forbindelse gennem transmissionsmekanisme. Den elektriske styring kan realisere fjernbetjening og lokal betjening.
Produktets vigtigste tekniske parametre
Varenr LW36-72,5
1 Nominel spænding kV72,5
2 Mærkestrøm A 1250 3150
3 Nominel kortslutningsbrudstrøm kA 31,5
4 Nominel korttidsmodstandsstrøm kA31.5 (4s)
5 Nominel topmodstandsstrøm kA 80
6 Nominel lynimpuls modstår spænding kV brud 350+60 til jord 350
7 Nominel 1 min strømfrekvens modstår spænding kV brud 160+42 til jord 160
8 Mekanisme model CT20 fjederbetjeningsmekanisme
Keramisk søjle højspændings-vekselstrømsafbryder produktydelsesfunktioner
1 Fremragende brudydelse
2Lang elektrisk levetid
3Plidelig isoleringsevne
4Lang mekanisk levetid
5Sikker og pålidelig drift, lav vedligeholdelsesbelastning
Keramisk søjle højspændings-vekselstrømsafbryder hovedtekniske parametre
| Nominel spænding | NAVN | NUITV | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Nominel frekvens | Hz | 50 | 50 | 50 | 50 | ||||||||
| Nominel strøm | A | 125.031.504.000 | 20.003.150 | 4000 | 31.504.000 | ||||||||
| Nominel brydestrøm | kA | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Nominel lukkestrøm | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Nominel korttidsmodstå strøm og varighed | kA | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Nominel topmodstandsstrøm | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Nærzone-fejlbrudstrøm | kA | lex 90%le x75% | |||||||||||
| Nominel ud-af-trins brydestrøm | kA | lex 25 % | |||||||||||
| Krybeafstand | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Pause | kV | 160+42 | 315 | 395+145 | |||||||||
| Tør test | Til jord | kV | 160 | 275 | 460 | ||||||||
| 1 minuts strømfrekvens modstår spænding | Mellem elektroder | kV | 160 | 275 | alle | - | |||||||
| 1 minuts strømfrekvens modstår spænding | Pause | kV | 160+42 | 275 | 395+145 | ||||||||
| Våd test | Til jord | kV | 160 | 275 | 460 | ||||||||
| Mellem elektroder | kV | 160 | 275 | 一 | 一 | ||||||||
| Pause | kV | 410 | 650/750 | 950+206 | |||||||||
| Nominel lynimpuls modstår spænding | Til jord | kV | 350 | 550/650 | 1050 | ||||||||
| Mellem elektroder | kV | 350 | 550/650 | 一 | - | ||||||||
| 5-minutters nul manometertryk strømfrekvens modstå spænding | 5-minutters nul manometertryk strømfrekvens modstå spænding | kV | 84 | 95/124 | 189 | 189 | |||||||
| Lukketid | Lukketid | ms | <150 | w150 | 50 | w100 | |||||||
| Åbningstid | Åbningstid | ms | w30 | w30 | w30 | w25 | |||||||
| Brydetid | Brydetid | ms | w60 | w60 | w60 | w60 | |||||||
| Lukke- og åbningstid | Lukke- og åbningstid | ms | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Driftstidsforskel | Driftstidsforskel | Adskillelse | ms | w2 | w2 | w2 | w2 | ||||||
| Mellempol | Mellempol | kombination | ms | w4 | |||||||||
| Nominel genlukningscyklus | Nominel genlukningscyklus | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Gas nominelt tryk | Gas nominelt tryk | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| SF6 gasalarm/låsetryk | SF6 gasalarm/låsetryk | MPa | 0,45/0,40, 0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0,5 | 1w0,5 | w0,5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| M Q | W50 | w45 | w45 | w42 | |||||||||
| Fjeder betjeningsmekanisme | Fjeder betjeningsmekanisme构 | Fjedermekanisme eller hydraulisk mekanisme | Hydraulisk eller pneumatisk | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
