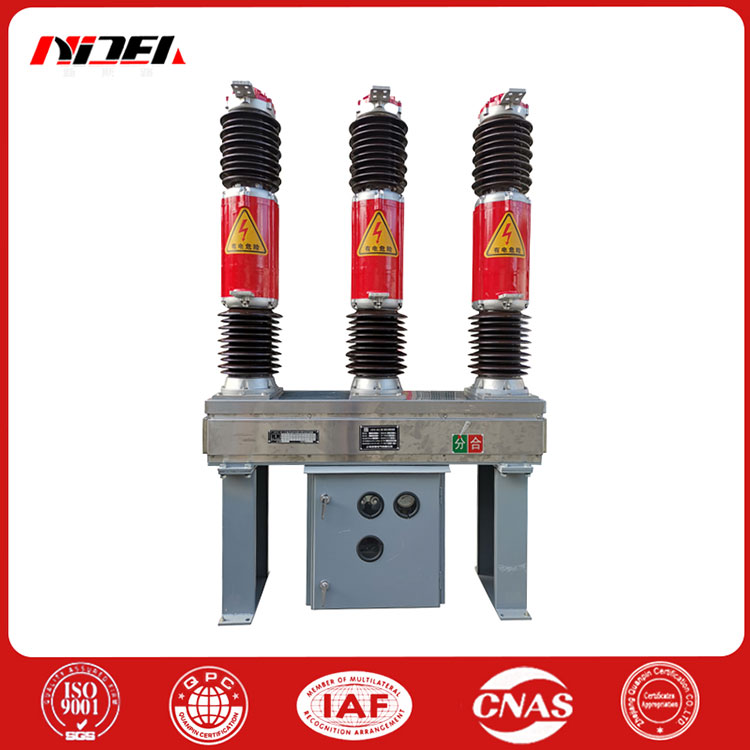

Udendørs højspændings AC SF6 afbryder

LWD-252/4000-50 Udendørs højspændings AC SF6 afbryder er et udendørs produkt, velegnet til AC 50Hz, maksimal spænding 252kV elnet med en højde på ikke mere end 2000 meter, en omgivelsestemperatur på ikke mindre end -30°C , og et forureningsniveau på ikke mere end IV. Den bruges til at afbryde mærkestrømmen, fejlstrømmen eller konverteringslinjen for at opnå kontrol og beskyttelse af strømsystemet. Den kan også bruges som tilslutningsafbryder.

Dette produkt bruger SF6-gas som lysbuesluknings- og isoleringsmedium, vedtager den mest avancerede internationale selvenergilysbueslukningsteknologi og er udstyret med en ny fjederdriftsmekanisme. Det har karakteristika for lang elektrisk levetid, lav driftseffekt, lav støj og høj pålidelighed. Den har en enkel struktur, lille størrelse og en lang vedligeholdelsescyklus. I den nuværende proces, hvor kraftudstyr har tendens til at være oliefrit og med stor kapacitet, kan det fuldstændigt erstatte importerede produkter af samme type.

Strukturelle egenskaber

Den udendørs højspændings-AC SF6-afbryder vedtager en trefaset porcelænssøjle-enkeltbrudsstruktur, hver fase er udstyret med en fjederdriftsmekanisme, og de tre faser er elektrisk forbundet, så udseendet er nyt og udsøgt. Afbryderen bruger SF6-gas som isolerings- og lysbueslukningsmedium og bruger et densitetsrelæ af pointertype til at overvåge dets tryk- og tæthedsfremskridt. På grund af selv-energi lysbueslukkende princip, når afbryderens bevægelsessystem er optimeret, forbedres den mekaniske effektivitet effektivt, og driftsarbejdet minimeres.

Fremragende brudydelse og lang elektrisk levetid.

Hver pol på den udendørs højspændings-AC SF6-afbryder er installeret på en mekanismeboks, som er monteret centralt på foden. Der er fjederbetjeningsmekanismer og elektriske styreenheder i kassen. Mekanismens udgangsstang er forbundet med krumtappen. Overfladen af ​​mekanismekassebeslaget vedtager varmgalvaniseringsproces, fastgørelseselementerne er varmgalvaniserede, og mekanismens kabinet er lavet af rustfrit stål. Derfor har produktet fremragende korrosionsbestandighed. Høj mekanisk pålidelighed og kan betjenes ofte.

På grund af den iboende høje isoleringsstyrke af svovlhexafluoridgas og den optimale kontaktbevægelse af afbryderen, afbryder afbryderen kapacitiv strøm uden genantændelse.

Det udvendige isoleringsniveau er højt, den udvendige isolering er designet med stor krybeafstand, og forureningsbestandigheden er fremragende.

Stærk strømbærende kapacitet: Temperaturstigningstesten udføres ved 1,2 gange mærkestrømmen på 4000A, og der er stadig en stor margen for temperaturstigningen på hvert punkt.

Produktets overordnede udseende og struktur er kompakt, installationen og fejlretningen på stedet er praktisk, og vedligeholdelsesbelastningen er lille.

Udendørs højspænding AC SF6-afbryder Tekniske parametre

Udendørs højspænding AC SF6-afbryder Vigtigste tekniske parametre

1. Vægt M: 4500 kg (med gas); total gasvægt: 24 kg.

2. Grundbelastning: statisk 4500 kg (tre poler); 1500 kg (pr. stang); dynamisk vandret retning F: 2500kg; lodret retning (opad) 3500 kg; lodret retning (nedad) 6000 kg

3. Betonoverfladens planhed er ikke mere end 1,5 mm.

4. Installationshullet til tilslutning af terminalen til primærledningen bores på stedet i henhold til brugerens behov. Terminalens materiale er aluminiumslegering 2A12-T4O
