Almindelige problemer med DC -skærm

DC -panelet er en vigtig enhed til at tilvejebringe stabil DC -strøm i elsystemet. Det er vidt brugt i stationer, kraftværker, industrielle virksomheder og andre steder til kontrol, beskyttelse og signalkredsløb. Følgende stilles ofte spørgsmål (FAQ) om DC -panelet og detaljerede svar:

I. Grundlæggende koncepter

1. Hvad er et DC -panel?

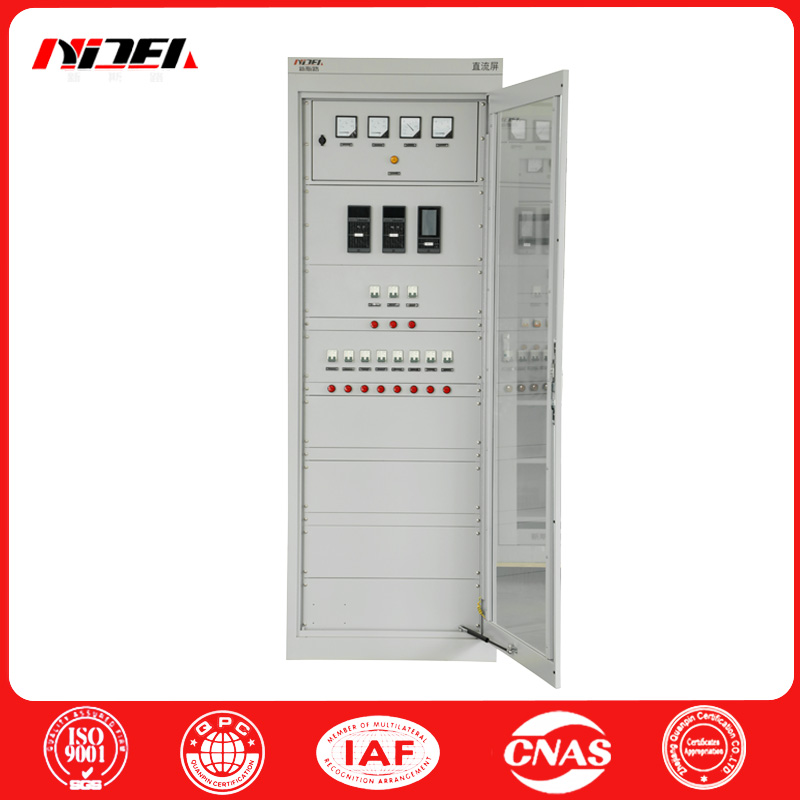

DC -panelet er et komplet sæt udstyr, der konverterer vekselstrømsstyrke til stabil DC -strøm og kan realisere opladning, afladning, overvågning og beskyttelsesfunktioner. Det er hovedsageligt sammensat af ensrettermoduler, batteripakker, overvågningssystemer, feederafbrydere osv. Og leverer pålidelig DC-strøm til driftsmekanismen for højspændingsafbrydere, relæbeskyttelsesenheder, automatiseringsudstyr osv.

2. Hvad er kernefunktionen i DC -panelet?

.

Stable spændingsudgang: AC -strømmen afhjælpes iDC -strømgennem ensrettermodulet, og udgangsspændingen stabiliseres for at imødekomme spændingskravene i forskellige belastninger (ofte 110V eller 220V).

.

Ii. Struktur og komponenter

1. Hvad er hovedkomponenterne i DC -panelet?

Rektifier Modul: Konverterer vekselstrøm til DC -strøm. Det er kernementkonverteringskomponenten i DC -panelet. Det vedtager normalt modulært design og understøtter N+1 overflødig sikkerhedskopi.

 Battery Pack: Energilagringsenhed, der leverer strøm, når AC -strøm er slukket. Den almindelige type er ventilstyret forseglet bly-syrebatteri (VRLA).

Monitoreringsenhed: Indser overvågning af forskellige parametre for DC -panelet (såsom spænding, strøm, batteristatus), alarm og fjernkommunikation (såsom Rs485, Ethernet).

Feeder Unit: Inkluderer DC -afbrydere, sikringer osv., Der bruges til at distribuere DC -strøm til forskellige belastningskredsløb og tilvejebringe kortslutning og overbelastningsbeskyttelse.

 Opladningsmodul: Tilvejebringer opladningsstrøm for batteripakken og justerer automatisk opladningstilstand (såsom konstant strøm, konstant spænding) i henhold til batteristatus.

2. Hvad er batteripakken i DC -panelet?

Batteripakken er "backup -strømforsyning" af DC -panelet. Når AC -indgangen er normal, leverer ensrettermodulet strøm og oplader batteriet på samme tid; Når AC afbrydes, udledes batteriet straks for at sikre kontinuerlig strømforsyning til belastningen. Dens kapacitet skal beregnes baseret på belastningseffekten og sikkerhedskopieringstiden (såsom "10-timers hastighedskapacitet" betyder kapaciteten på batteriet, der udledes ved en bestemt strøm i 10 timer).

III. Operation og vedligeholdelse

1. Hvilke parametre skal være opmærksomme på i den daglige inspektion afDC -panel?

 AC -indgang: er spændingen normal (såsom 380V ± 10%), er der noget fasetab, overspænding/underspænding.

 DC-output: er spændingen stabil (f.eks. 110V-systemet, der normalt opretholdes ved 115-121V, 220V-systemet vedligeholdt ved 230-242V), og er strømmen inden for et rimeligt interval.

 Batteri-status: Enkeltcellespænding (normal spænding på 12V-batteri er normalt 12,5-13,0V), temperatur (undgå at overstige 35 ℃), hvad enten der er svulmende eller lækage.

 Modulstatus: Om ensrettermodulet fungerer normalt (indikatorstatus), hvad enten det er overbelastning eller fejlalarm.

Alarmsinformation: Om overvågningsenheden viser unormal alarm (såsom vekselstrømsvejledning, batteri underspænding, modulfejl).

2. Hvad er batteriets vedligeholdelsespunkter?

 Regulær verifikation af ladning og udladning: Det anbefales at udføre den en gang om året, dyb udladning til 50% -80% af den nominelle kapacitet og derefter genoplade den for at aktivere batteriaktiviteten og undgå pladesulfidering.

 Hold rengør: Rengør regelmæssigt støvet på batterioverfladen, og kontroller, om forbindelsesminalerne er løse eller korroderede (du kan anvende vaselin for at forhindre rust).

 Environmental Control: Temperaturen på batterirummet skal kontrolleres ved 20-25 ℃, undgå høj temperatur (høj temperatur vil forkorte levetiden) eller lav temperatur (lav temperatur reducerer kapaciteten).

 Udskiftningscyklus: Livet på et ventilreguleret batteri er normalt 5-8 år. Hvis spændingsforskellen mellem individuelle celler er for stor (mere end 0,2V) eller kapaciteten nedbrydes til mindre end 80% af den nominelle værdi, skal den udskiftes i tide.
