Hovedfunktioner af 48V DC feeder panel

Fordeling af strømforsyning: Fordel48V DC strømfra DC-strømforsyningssystem (såsom ensretter, batteripakke osv.) til flere enheder eller grene, der har brug for DC-strømforsyning for at sikre, at hver enhed opnår stabil og pålidelig DC-strømforsyning.

Beskyttelsesledning: Panelet er normalt udstyret med beskyttelsesanordninger såsom DC-afbrydere og sikringer. Når en gren har en overbelastning, kortslutning eller andre fejl, kan den automatisk afbryde strømforsyningen til den defekte gren for at beskytte sikkerheden af ​​udstyr og ledninger og forhindre fejlen i at udvide sig og påvirke hele DC-strømforsyningssystemet.

Overvågning og kontrol: Nogle 48V DC feeder-paneler har overvågningsfunktioner, som kan overvåge parametre såsom DC-busspænding og grenstrøm i realtid og uploade denne information til overvågningssystemet, så drifts- og vedligeholdelsespersonale kan forstå driftsstatus for udstyr i tide, og kan også realisere fjernstyring af feeder-kontakten.

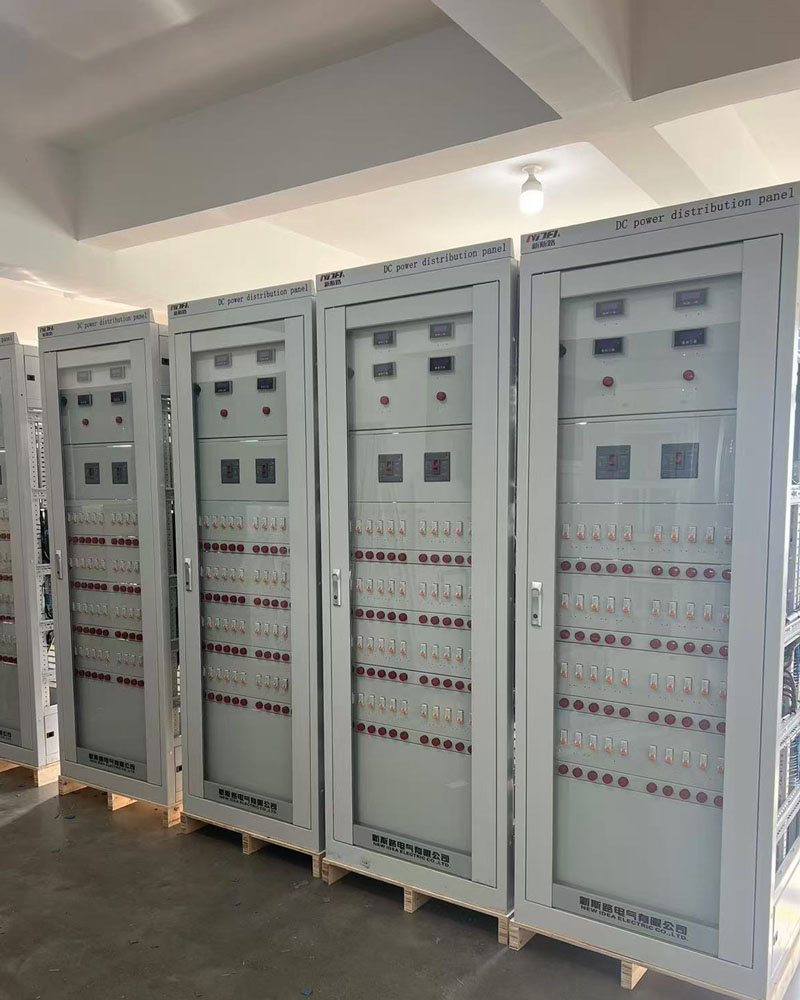

Grundlæggende sammensætning af foderpanel

Skærmlegeme: Som skal af udstyret er det generelt lavet af metalmateriale med god elektromagnetisk afskærmningsydelse og mekanisk styrke. Det bruges til at installere og reparere interne elektriske komponenter og yde beskyttelse og støtte.

DC-indgangskontakt: Hovedafbryderen, der forbinder DC-bussen og feederpanelet, bruges til at styre strømtilførslen af ​​hele feederpanelet. Når foderpanelet skal efterses eller vedligeholdes, kan strømmen afbrydes ved at betjene kontakten.

DC-voltmeter: Bruges til at måle og vise DC-bussens spændingsværdi, så drifts- og vedligeholdelsespersonalet intuitivt kan forstå DC-strømforsyningssystemets spændingsstatus.

DC-strømforsyningsisolationsovervågningsenhed: Realtidsovervågning af DC-systemets isoleringsstatus, når isolationsreduktion eller jordingsfejl opstår, udsendes et alarmsignal for at sikre sikker drift af DC-systemet.

Modulær feeder-enhed: Plug-in-modulstrukturen består af en DC feeder-afbryder, en lækstrøm CT, et signallys og en informationsindsamlingstavle. Hvert modul svarer til en feedergren, og har sløjfe on-off kontrol og overbelastnings- og kortslutningsbeskyttelse samt funktionerne til at indsamle og uploade informationsstatus for feeder enheden.
