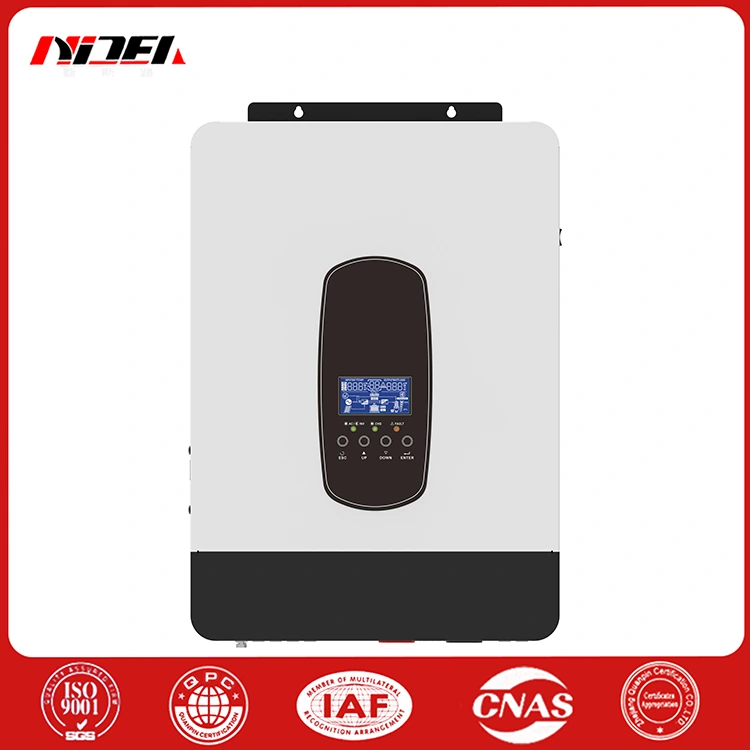

Hvilke kernefunktionelle fordele giver SP-serien husholdningsfotovoltaiske energiopbevaringsomformere til boligindretninger til vedvarende energi?

1. Kernedefinition og intern integreret struktur af husholdningsfotovoltaisk energilagringsinverterudstyr

Før man udforsker ydeevnefordelene ved integrerede fotovoltaiske lagerinvertere, er det nødvendigt at afklare placeringen af ​​denne type udstyr i boligenergisystemer. En selvstændig solcelleinverter kan kun konvertere jævnstrøm genereret af fotovoltaiske paneler til vekselstrøm til øjeblikkelig husholdningsbrug, mens en uafhængig batterioplader kun kan fuldføre en-kanals opladning og afladning. Traditionel opdelt konfiguration kræver, at flere stykker udstyr fungerer sammen, hvilket medfører problemer såsom komplekse ledninger, stor installationsplads og inkonsekvent signalkoordinering mellem moduler.

Integrerede husstandsinvertere til fotovoltaisk energilagring integrerer tre kernefunktionelle moduler af MPPT-opladningscontroller til solenergi, tovejs AC-DC-inverter og strømforsyningsstyring til net-batteri i ét kompakt kabinet. Alle strømkonverterings-, energiplanlægnings- og signaldetekteringskredsløb er optimeret og matchet af fabriksprækalibrering, hvilket i høj grad reducerer koordinationstabet mellem diskret udstyr. Som en moden integreret produktlinje udviklet til familiens mikronetkonstruktion,SP-serien husholdnings fotovoltaisk energilagringsinverterarver fuldt ud denne integrerede designidé og optimerer kredsløbslayoutet til forskellige husholdningsstrømforbrugsskalaer fra 2200VA til 7000VA.

1.1 Tre kerne interne funktionelle moduler

• MPPT solopladningsmodul: Ansvarlig for at fange det maksimale effektudgangspunkt for fotovoltaiske paneler under forskellige lysintensiteter, konvertere variabel jævnspænding fra PV-arrays til stabil ladestrøm for lithiumbatterier og understøtte et bredt indgangsspændingsvindue for at tilpasse forskellige almindelige husholdningssolpanelspecifikationer.
• Tovejs DC-AC-inversionsmodul: Fuldfører to-vejs strømkonvertering. I opladningstilstand konverterer den nettets vekselstrøm til jævnstrøm for at supplere batteristrømmen, når sollys er utilstrækkeligt; i strømforsyningstilstand konverterer den batteriets jævnstrøm til standard 230V ren sinusbølge-vekselstrøm til alle elektriske husholdningsbelastninger.
• Intelligent energiomskiftningsstyringsmodul: Realtid indsamler spændingssignaler fra fotovoltaisk input, batteriterminal og kommunalt net, skifter automatisk strømforsyningskanaler inden for konverteringstid på millisekundniveau og understøtter manuel programmering af energiforsyningsprioritet for at imødekomme tilpassede husholdningsvaner for strømforbrug.

1.2 Strukturelle fordele ved alt-i-et kabinetlayout

Produktets interne kredsløbslayout annullerer redundante ledninger mellem uafhængige controllere. Alle strømtransmissionskanaler er integrerede kobberstangsforbindelser inde i skallen, hvilket reducerer ledningsimpedansen og undgår energitab forårsaget af løse eksterne ledninger under langvarig brug. Skallen vedtager en delt varmeafledningsstruktur, der adskiller højeffektsrørområdet og signalkontrolpanelområdet, så varme genereret under højbelastningsdrift ikke vil forstyrre præcisionsdetekteringskredsløbet, hvilket effektivt forlænger den stabile servicecyklus af interne elektroniske komponenter.

2. Fuld effekt Model Parameter Opdeling af SP-seriens produktlinje

Produktlinjen dækker fire centrale strømspecifikationer for at matche strømforbrugsskalaerne for henholdsvis små lejligheder, mellemstore familier og store villaer. Hver model er udstyret med afstemt batterispændingsgrad, maksimal solar ladestrøm og overspændingseffekt udgangskapacitet, hvilket undgår spild af udstyrs ydeevne forårsaget af blind modelvalg eller utilstrækkelig bæreevne. Den følgende komplette specifikationstabel sorterer de faste standardparametre for hver model til brugerreference i systemmatchningsdesign.

2.1 Parametermatchningslogik for husstandsscenarier

• SP-2200 lille strømmodel: Velegnet til enkeltværelseslejligheder eller feriehytter med lavt dagligt strømforbrug, understøtter kun små belastninger såsom belysning, bærbare computere og små køleskabe, matchet med 12V lavspændingsbatteripakker, med lille samlet kabinetvolumen og nem vægmonteret installation i smalle opbevaringsrum.
• SP-3200 og SP-4000 mellemkraftsmodeller: De mest udbredte specifikationer til almindelige husstande med tre soveværelser, kan køre vaskemaskiner, klimaanlæg og små køkkenapparater samtidigt, 24V batterisystem reducerer højt strømtab sammenlignet med 12V modeller, og den maksimale solopladningsstrøm når 80A for at understøtte fotovoltatisk kapacitet.
• SP-7000 højeffektmodel: Målrettet mod store villaer og beboelsesbygninger med flere etager, 48V højspændingsbatteriarkitektur reducerer ledningsstrømmen i høj grad, understøtter storskala PV-array-layout, og den 110A super store MPPT-ladestrøm kan hurtigt fylde lithiumenergilagringsbatterier med stor kapacitet inden for et kort solskinsvindue.

2.2 Universelle standardparametre, der deles af alle modeller

Alle produkter i serien vedtager konsekvente AC input- og outputstandarder for at forene vanskeligheden ved installation og eftersalgsvedligeholdelse. Den nominelle udgangsspænding er fastsat til 230VAC med ±5% spændingsudsvingstolerance, og frekvensen identificerer automatisk 50Hz eller 60Hz uden manuel omskiftning. PV input MPPT arbejdsvinduet dækker ensartet 55VDC til 450VDC, så brugerne behøver ikke at genberegne reglerne for spændingstilpasning, når de udskifter eller udvider solpaneler i det senere trin af systemdriften.

3. Tekniske centrale moduler, der forbedrer solenergiudnyttelseseffektiviteten

Kerneværdien af ​​fotovoltaisk lagringsudstyr til husholdninger ligger i fuldt ud at opfange og lagre vedvarende solenergi og undgå spild af lysressourcer forårsaget af snævert spændingsområde eller lav opladningseffekt af traditionelle invertere. Denne produktlinje er udstyret med tre effektivitetsforbedrende tekniske moduler, som tilsammen forbedrer den effektive udnyttelsesgrad af solcelleanlæg under ustabile lysforhold som morgen, aften og overskyede dage.

3.1 MPPT Solar Tracking-teknologi med bred rækkevidde

Det 55-450VDC ultrabrede PV-indgangsvindue er et centralt teknisk højdepunkt i hele serien. Mange billige hybrid-invertere på markedet understøtter kun MPPT, der starter over 100VDC, som ikke kan opsamle svag lysstrøm genereret af solpaneler ved daggry og skumringstid, hvilket resulterer i, at en stor mængde tilgængelig solenergi kasseres. Udstyret kan begynde at spore strømproduktion, når PV-terminalspændingen når 55VDC, opfanger laveffektudgangseffekt i miljøer med svagt lys og forlænger den effektive strømopsamlingstid for fotovoltaiske arrays hver dag.

Den indbyggede højeffekt MPPT-controller understøtter dynamisk realtidssporing af det maksimale effektpunkt med millisekunders responshastighed. Når skylag blokerer for sollys, og panelets udgangsspænding svinger kraftigt, kan modulet hurtigt justere opladningscyklussen for at låse det optimale effektudgangspunkt uden åbenlyst strømtab under omskiftningsprocessen. Den maksimale energikonverteringseffektivitet for hele maskinen når 98%, hvilket minimerer energitabet i processen med at konvertere solar DC-energi til batterilagret energi.

3.2 Pure Sine Wave AC Output Circuit Design

Mange entry-level off-grid invertere anvender modificeret sinusbølgeoutput, som indeholder et stort antal harmoniske komponenter. Når man leverer strøm til præcisions elektronisk udstyr såsom stationære computere, smart-tv og frekvenskonverteringsklimaanlæg, vil det forårsage unormal støj, opvarmning af udstyr og forkortet levetid for interne kredsløb. Hver model afSP-serien husholdnings fotovoltaisk energilagringsinverterudsender standard ren sinusbølge vekselstrøm fuldstændig i overensstemmelse med det kommunale netbølgeform uden ekstra harmonisk interferens.

• Stabil driftsstøtte til præcisions elektronisk udstyr såsom computere, skærme og smart home control værter uden signalforvrængning eller crashfejl.
• Reducer det interne spoletab af induktive belastninger såsom køleskabe, klimaanlægskompressorer og vandpumper, sænk varmen, der genereres under drift af udstyret og forlænger servicecyklussen for husholdningsapparater.
• Ingen elektromagnetisk interferens til omgivende lydudstyr, overvågningskameraer og trådløse kommunikationsenheder, undgå skærmflimmer og lydstøj forårsaget af strømforsyningsbølgeformsdefekter.

3.3 Tovejs intelligent batteriopladningsstyring kompatibel med lithium BMS

Udstyret reserverer specielle kommunikationsgrænseflader til lithium batteri BMS-systemer, der realiserer to-vejs signalinteraktion mellem inverteren og energilagringsbatteripakker. Inverteren kan i realtid læse battericellespænding, temperatur og resterende kapacitetsdata, dynamisk justere ladestrøm og flydende ladespænding i henhold til batteriets faktiske tilstand, undgå overopladning, underopladning og overophedningsskader på lithiumceller forårsaget af faste ladeparametre for almindelige invertere uden BMS kommunikationsfunktion.

Forskellige spændingstærskler for flydende ladning og overopladningsbeskyttelse er indstillet for hver batterispændingsspecifikation. Når batteriet når den flydende ladespændingsstandard, vil ladestrømmen automatisk falde for at opretholde en sikker fuld-opladningstilstand; når terminalspændingen rører overopladningsbeskyttelsestærsklen, afbrydes MPPT-solar-opladningskanalen og net-AC-ladekanalen synkront for at danne dobbeltlags batterisikkerhedsbeskyttelse.

4. Multi-Mode energiprioritetsprogrammering og husholdningsscenetilpasningslogik

Husholdningernes strømforbrugsvaner varierer meget mellem forskellige familier: nogle brugere håber at prioritere at forbruge solenergi for at reducere afhængigheden af ​​kommunal elforsyning; nogle familier i områder med ustabil netstrømforsyning indstiller batteribackup som den primære energikilde for at undgå strømafbrydelser; brugere med netstrømforsyning kan også indstille netopladning som den supplerende kanal for batterier på kontinuerlige regnvejrsdage. Denne serie af invertere understøtter programmerbar energiforsyningsprioritetsomskiftning, hvilket giver brugerne mulighed for at tilpasse energiplanlægningslogikken i henhold til levende scenarier.

4.1 Tre brugerdefinerbare energiforsyningsprioritetstilstande

• Solenergi første tilstand: Systemet tager fotovoltaisk strømproduktion som den primære strømforsyningskanal. Solenergi forsyner først husholdningens belastninger direkte, og overskydende energi oplader batteripakken. Først når solenergien er helt opbrugt, og batterikapaciteten falder til den indstillede tærskel, vil systemet automatisk skifte til kommunal elforsyning, hvilket maksimerer forbruget af selvgenereret solenergi.
• Batterienergi først-tilstand: Velegnet til områder med hyppige strømsvigt. Batteripakken bærer hovedstrømforsyningsopgaven hele dagen lang. Solpaneler oplader kun batteriet, når der er overskydende strømproduktion, og nettet griber kun ind for at oplade batteriet, når batteristrømmen er opbrugt, hvilket sikrer kontinuerlig strømforsyning til kritiske husholdningsbelastninger såsom medicinsk udstyr og køleskabe, der opbevarer friske fødevarer.
• Supplerende tilstand til kommunalt net: Gælder for boligområder med stabil netstrøm og langsigtet regnvejr. Nettet kan hjælpe med at oplade batteripakken, når solenergiproduktionen er utilstrækkelig, og batteriet griber kun ind for strømforsyning under kortvarige strømforsyningsudsving for at afbalancere det øjeblikkelige maksimale strømforbrug for husholdningsapparater.

4,2 millisekund-niveau Power Channel Switching tilpasset til forskellige belastningstyper

Udstyret indstiller to forskellige strømkonverteringstidsstandarder for at matche forskellige krav til belastningsfølsomhed, hvilket fuldstændigt undgår udstyrsnedlukningsfejl forårsaget af strømafbrydelse:

• 10ms hurtig switching-standard: Designet til præcisions elektroniske belastninger såsom stationære computere, servere og overvågningsværter. Den ultrakorte konverteringstid sikrer, at udstyret ikke udløser automatisk nedlukning eller tab af data under net-batteri-strømskift.
• 20ms universal switching-standard: Velegnet til konventionelle husholdningsresistive og induktive belastninger såsom belysning, køleskabe og vandvarmere. Den lidt forlængede konverteringstid kan reducere den øjeblikkelige stødstrøm, der genereres under kanalskiftning, og beskytte inverterens interne strømkredsløb mod stødskader.

Brugere kan frit skifte konverteringstidstilstand gennem betjeningspanelet i henhold til det primære elektriske udstyr, der kører derhjemme, uden yderligere hardwaremodifikationer eller kredsløbstransformationsarbejde, hvilket i høj grad forbedrer scenetilpasningen af ​​hele systemet.

5. Indbygget sikkerhedsbeskyttelsessystem og lavtemperaturtilpasningsydelse

Sikkerhed er den primære evalueringsstandard for elektrisk husholdningsudstyr installeret i beboelsesrum. Denne serie af invertere integrerer flerlags hardware og software dobbelte beskyttelseskredsløb, der dækker alle almindelige fejlrisici, der kan opstå under langvarig drift af solcelleopbevaringssystemer, og er udstyret med en speciel koldstartsfunktion til at klare installationsmiljøer med lav temperatur i høje breddegrader eller højhøjde boligområder.

5.1 Fulddækkende automatiske fejlbeskyttelsesfunktioner

• Overbelastningsbeskyttelse: Realtid registrerer den samlede AC-udgangseffekt. Når belastningseffekten overstiger modellens nominelle effekt i en sammenhængende periode, vil systemet først sende et hørbart og visuelt alarmsignal og automatisk afbryde AC-udgangskanalen, hvis overbelastningstilstanden fortsætter for at undgå at brænde interne strømkomponenter.
• Højtemperaturbeskyttelse: Flere temperatursensorer er fordelt på strømrøret, transformeren og batteritilslutningsterminalen inde i kabinettet. Når den interne temperatur overstiger den sikre driftstærskel, vil ventilatoren køre med fuld hastighed for varmeafledning; hvis temperaturen fortsætter med at stige, vil inverteren stoppe inversionsudgangen for automatisk at køle ned.
• Udgangskortslutningsbeskyttelse: Afbryd øjeblikkeligt AC-udgangskredsløbet inden for mikrosekunder, når strømførende ledning og nulledning på udgangsterminalen er kortsluttet, hvilket undgår brandrisici forårsaget af kortslutningsstrømpåvirkning på ledninger og kabinetskal.
• Dual beskyttelse af batterioveropladning og overafladning: Kombineret med hardwarespændingsdetektionskredsløb og BMS-kommunikationsdata afbryder systemet henholdsvis opladnings- eller afladningskanaler, når batteriet når den øvre grænse for ladespænding eller nedre grænseafladningsspænding for at forhindre irreversibel skade på lithiumbattericeller.

5.2 Bredt temperaturdriftsområde og koldstartsfunktion

Udstyrets standard driftstemperaturvindue dækker -10 ℃ til 55 ℃, og opbevaringstemperaturområdet strækker sig fra -15 ℃ til 60 ℃, tilpasset til sæsonbestemte temperaturændringer i de fleste boligområder rundt om i verden. Mange lignende invertere på markedet kan ikke starte normalt, når omgivelsestemperaturen er lavere end 0 ℃, og batteriets afladningskapacitet vil falde kraftigt i miljøer med lav temperatur, hvilket fører til nedlukning af systemet om vinteren.

Det uafhængige koldstartsmodul, der er indbygget i kabinettet, kan aktivere batteriforvarmningshjælpekredsløbet, når omgivelsestemperaturen falder til under nul, forvarme batteripolforbindelsesområdet og det interne strømkredsløb til den mindste sikre driftstemperatur før formel opstart, hvilket sikrer, at udstyret kan fungere stabilt i vintermiljøer med lav temperatur uden manuel forvarmningsdrift af brugerne. Det interne printkort vedtager lavtemperaturbestandige elektroniske komponenter, og varmeafledningskanalen er designet til at undgå frostakkumulering inde i kabinettet under høj luftfugtighed og lave temperaturforhold, hvilket understøtter normal drift under 5% til 95% ikke-kondenserende relativ fugtighedsmiljø.

6. Fjernkommunikationsovervågningssystem og intelligent varmeafledningsdesign

Moderne energistyring i boliger stiller højere krav til realtidsdatavisning af solcellelagersystemer. Traditionelle vekselrettere uden kommunikationsfunktioner kræver, at brugerne kontrollerer udstyrets kørestatus på stedet hver dag, hvilket ikke rettidigt kan finde skjulte fejl, såsom dæmpning af PV-panelets strømproduktion og unormal batteriopladning. Denne serie reserverer standard kablede kommunikationsgrænseflader og valgfri trådløse overvågningsmoduler for at realisere fuld fjerndatavisualisering.

6.1 Multi-Channel Communication Interface Arkitektur

To uafhængige RS485-kommunikationsporte er forudinstalleret på hver model, der realiserer signaladskillelse mellem batteri BMS-kommunikation og fjernovervågningstransmission for at undgå interferens med signalkryds:

• Den første RS485-port er dedikeret til at forbinde lithiumbatteri-BMS, der udelukkende overfører battericelletemperatur, spænding og resterende kapacitetsdata, hvilket sikrer stabil realtidsinteraktion mellem inverteren og energilagringsbatteripakken uden at blive optaget af fjernovervågningsdatatransmission.
• Den anden RS485-port kan skiftes til RS232-signaloutput, der bruges til kablet forbindelse med stationære overvågningsværter eller industrielt kontroludstyr, der understøtter kablet datatransmission over lang afstand for brugere, der har brug for at bygge centraliserede energistyringsplatforme.

Brugere kan vælge valgfrie GPRS eller WiFi trådløse kommunikationsmoduler i henhold til deres hjemmenetværksforhold. Efter installation af det trådløse modul kan systemet uploade realtidsdata såsom fotovoltaisk strømproduktion, batteriopladning og -afladningsstrøm, husstandens belastningsstrømforbrug og netindgangseffekt til cloud-serveren, og brugere kan se alle driftsparametre eksternt via mobiltelefoner eller computere til enhver tid uden at være begrænset af inverterens installationsplacering.

6.2 Temperaturfølsom, intelligent variabel hastighed blæservarmeafledning

Ventilatorer med fast hastighed, der er udstyret med de fleste lavpris-invertere, kører med fuld hastighed hele dagen, uanset udstyrets belastning og indvendige temperatur, hvilket medfører kontinuerlig driftsstøjinterferens til boligarealet og accelererer slid på ventilatorlejer for at forkorte levetiden for varmeafledningskomponenter. Det intelligente ventilatorkontrolsystem i denne serie indsamler interne temperaturdata i realtid gennem flere sensorer for dynamisk at justere ventilatorens driftshastighed:

• Når udstyret kører under let belastning, og den indvendige temperatur er lav, opretholder ventilatoren lydløs drift ved lav hastighed, hvilket i høj grad reducerer mekanisk kørestøj og tilpasser sig installationspositioner såsom stuer og soveværelser.
• Under middel- og højbelastningsforhold stiger ventilatorhastigheden synkront med temperaturstigningen for at styrke luftcirkulationens varmeafledning, hvilket sikrer, at det interne strømkredsløb ikke overstiger den sikre driftstemperatur under langvarig højeffekt.
• Hvis udstyret går i standbytilstand uden belastningsudgang, stopper ventilatoren automatisk med at rotere for at eliminere tomgangsstøj og reducere unødvendigt mekanisk tab af varmeafledningsdele.

Ventilatoren anvender lydløse lejematerialer, og luftkanalen inde i kabinettet er optimeret til at reducere luftstrømmens turbulensstøj. Selv når der køres med fuld hastighed under høj belastning, vil det overordnede støjniveau ikke forstyrre familiemedlemmernes daglige hvile og arbejde, hvilket løser støjsmertepunktet for højeffekt fotovoltaiske lagerinvertere installeret indendørs.
